34DF-L2,SV-32,23DFF-L1,SV-31,电磁换向阀（20MPa)，生产厂家，价格

详情介绍：

34DF-L2,SV-32,23DFF-L1,SV-31,电磁换向阀（20MPa)，生产厂家，价格

一、使用条件
用于电动终端式集中润滑系统，由电控柜接受PV-2E型压力操纵阀发出的信号，控制本阀实现两条供油主管的交替供油和开放。
采用圆柱体的滑阀结构，使阀口开闭严密，长时间保持高压不泄漏。采用强力电磁铁和弹簧缓冲，使得换向可靠。

二、技术参数

型号		公称压力Mpa	*大流量L/min	通路数	回油口允许压力	允许切换换频率	环境温度	弹簧形式	重量kg
标准型号	原型号
34DF-L2	SV-32	20	3	4	10	30	0-50℃	补偿式	17
23DFF-L1	SV-31			3					10

三、使用说明
使用润滑脂的锥入度为310～385（NLGI0#～1#）
贮油器内的压力（回油口压力）在3MPa以下时可直接使用。在3～10MPa时需采用外部泄油方式。

电源	AC220V 50Hz
功率	30W
电流	0.6A
瞬时电流	6.5A
允许电压波动	+10～-15%
相对湿度	0-95%
暂载率	100%
绝缘等级	H

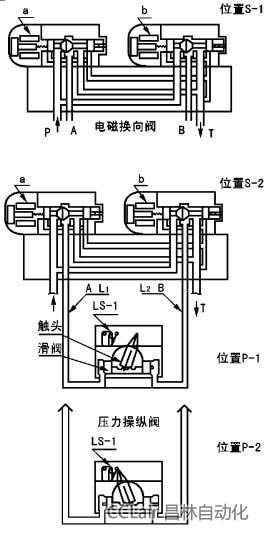

四、动作说明
位置S-1
图示为给油结束状态，电磁阀的电磁铁a和b都断电去磁，压力油入口关闭，润滑泵处于停止工作状态。在此状态下两条供油主管都向贮油器开放。
位置S-2
泵启动的同时，电磁铁a通电得磁，泵输出的润滑脂经A 口被送向供油主管L1，供油主管L2仍向贮油器开放。
位置P-1
供油主管末端安装压力操纵阀，当主管L1末端的压力超过压力操纵阀的设定压力时，将其滑阀推向右侧。
位置P-2
滑阀移动右侧，将与其联动的触头拔到左侧、使行程开关LS-1处于接通状态，向电控柜发出信号，使电磁铁a 断电，泵停止工作，恢复到位置S-1。
下次给油，电磁铁b通电，泵输出的润滑剂经B口被送向供油主管L2，压力操纵阀动作使行程开关处于断开状态。

五、型号说明

六、外形尺寸
